Une couronne de lamelles en contreplaqué autour d'une bougie chauffe-plat LED. Les lamelles s'emboîtent dans les encoches de deux disques - l'un posé sur la table, l'autre servant de plateau à la bougie - et leur hauteur monte et descend tout autour, si bien que le photophore change selon l'angle. Sans colle : deux petites pièces croisées tiennent les disques écartés, tout s'emboîte.
Prévu uniquement pour les bougies LED. Elles restent froides, le bois peut donc être juste à côté.
L'éditeur

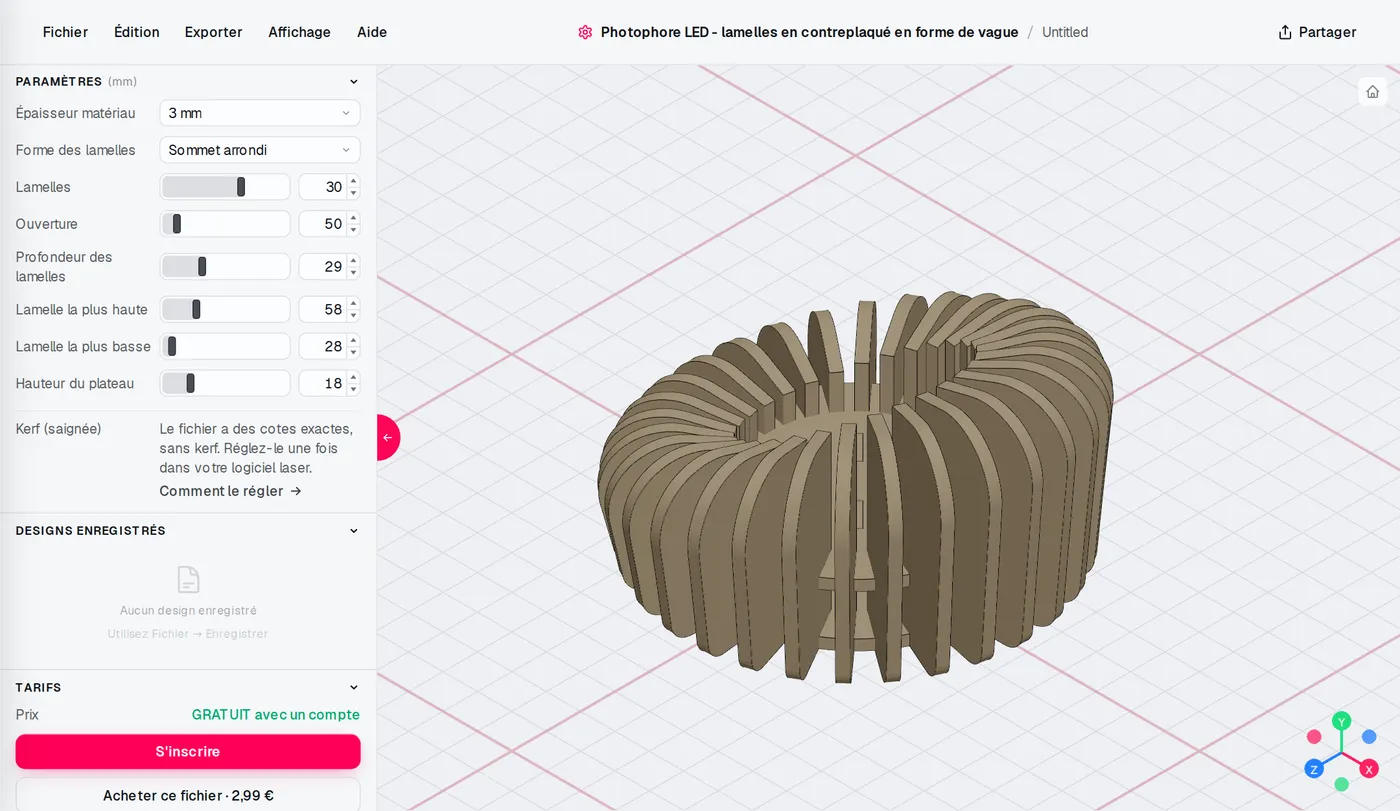

L'éditeur Photophore LED : les réglages à gauche, le modèle suit chaque changement.
Tous les réglages
- Épaisseur matériau - 3-7 mm
- Forme des lamelles - Sommet arrondi; Flamme; Droite, bord incliné
- Lamelles - 12-40
- Ouverture - 42-120 mm
- Profondeur des lamelles - 15-60 mm
- Lamelle la plus haute - 25-150 mm
- Lamelle la plus basse - 20-150 mm
- Hauteur du plateau - 12-40 mm
Découpe et montage
Vous recevez un ZIP avec un DXF et un SVG. Les découpes intérieures sont en bleu, les contours en rouge, et chaque lamelle porte son numéro en vert, à graver légèrement et non à découper - la lamelle 1 est la plus haute, les autres suivent dans l'ordre tout autour. Les cotes sont nettes : réglez le kerf dans votre logiciel laser. Emboîtez les deux pièces croisées dans le disque du bas, posez le plateau dessus, puis glissez les lamelles une à une dans les encoches.
