Boîte découpée au laser
Une boîte paramétrique conçue pour la découpe laser dans des panneaux plats — contreplaqué, MDF ou acrylique de 3 à 6 mm d'épaisseur. Chaque panneau est généré avec des assemblages à doigts imbriqués, et le couvercle pivote sur des goupilles rondes qui s'enclenchent dans les parois latérales.

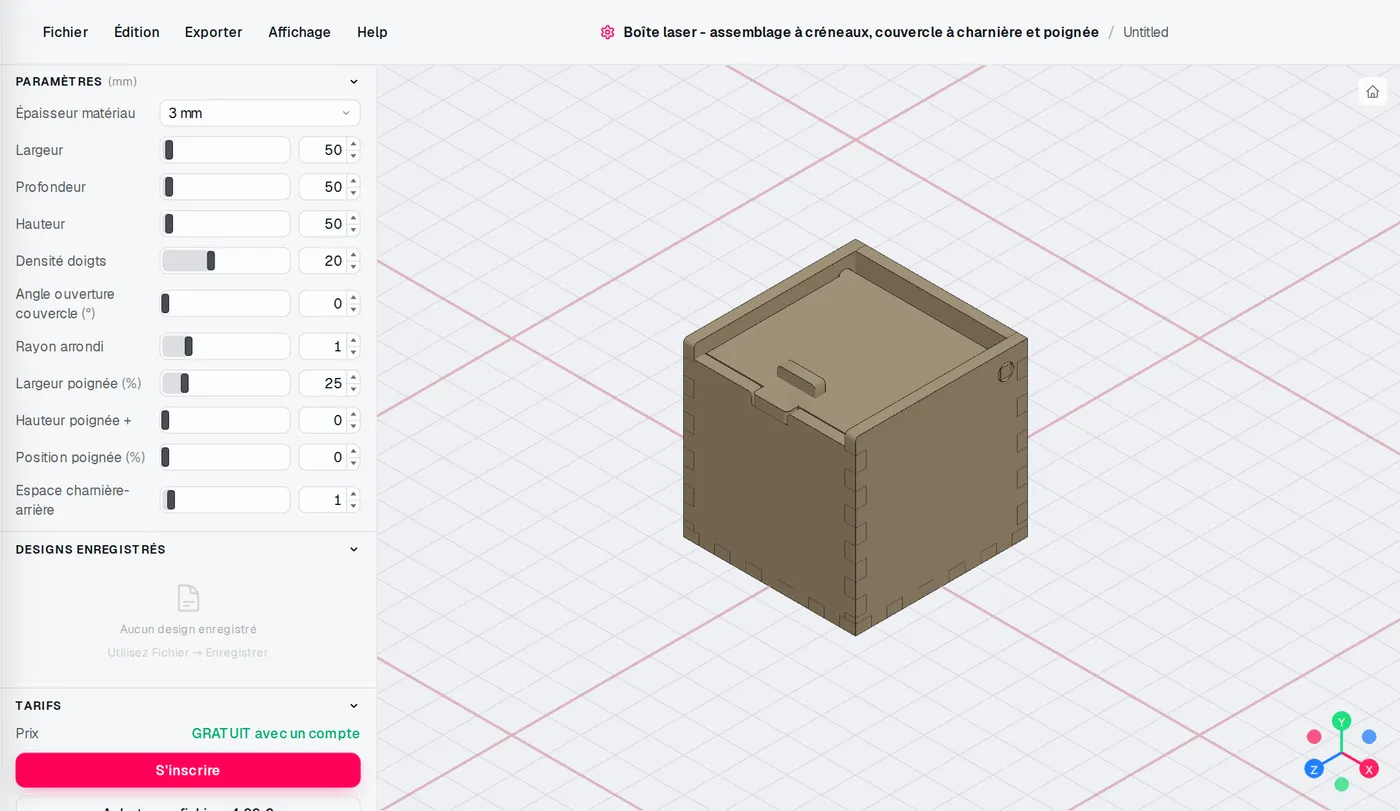

Paramètres
- Largeur / Profondeur / Hauteur — dimensions extérieures de la boîte en millimètres (30–600 mm).
- Épaisseur du matériau — l'épaisseur exacte de votre panneau (3–6 mm). Les assemblages à doigts et les fentes en découlent, mesurez-la donc précisément.
- Taille des doigts — largeur nominale de chaque languette. Le générateur arrondit le nombre pour que les coins s'imbriquent toujours.
- Kerf — la largeur de matière que votre laser brûle. Réglez-le pour un emboîtement serré (généralement 0,1–0,2 mm).
- Diamètre de la goupille — la goupille ronde de charnière qui laisse le couvercle s'ouvrir ; généralement l'épaisseur du matériau plus un léger jeu.
Sortie
Le générateur exporte un DXF à plat avec tous les panneaux imbriqués sur une seule planche, prêt pour LightBurn, xTool ou n'importe quel travail laser. Les lignes de coupe sont de vrais tracés vectoriels à l'échelle 1:1.
Montage
Détachez les panneaux de la planche, repliez la boîte au niveau des assemblages à doigts et enfoncez les goupilles du couvercle dans les trous des parois latérales. Une goutte de colle à bois sur les assemblages de la boîte la rend permanente ; laissez les goupilles du couvercle sèches pour qu'il continue de pivoter.
Conseils
- Faites d'abord une petite coupe d'essai pour calibrer le kerf de votre machine et de votre matériau.
- Les panneaux plus épais nécessitent une vitesse plus lente ou une deuxième passe — consultez la table de coupe de votre laser.
- L'acrylique donne des bords nets mais est plus cassant aux assemblages à doigts que le contreplaqué.
