Un petit coffret découpé dans une seule plaque : une boîte et un couvercle à créneaux, réunis par une charnière dans le même contreplaqué. De chaque côté, une oreille ronde de la boîte tient un disque, la paroi arrière du couvercle se termine par des tenons qui traversent les disques, et le couvercle tourne dessus. Pas d'axe, pas de métal, rien à acheter.
Le couvercle bascule vers l'arrière au-delà de la verticale et y reste posé. Tous les coins sont fermés, il est propre de tous les côtés.
L'éditeur

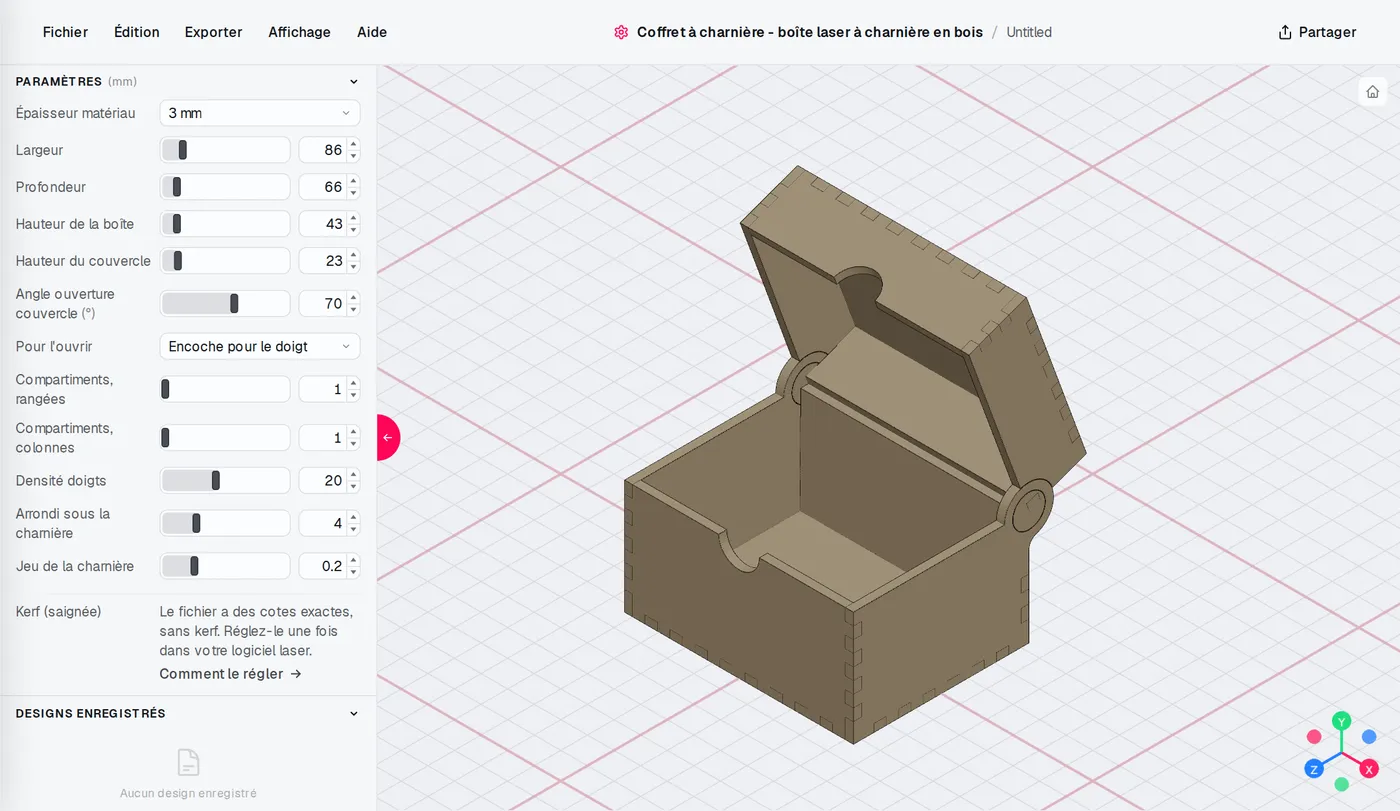

L'éditeur Coffret à charnière : les réglages à gauche, le modèle suit chaque changement.
Tous les réglages
- Épaisseur matériau - 3-7 mm
- Largeur - 30-400 mm
- Profondeur - 30-400 mm
- Hauteur de la boîte - 15-300 mm
- Hauteur du couvercle - 8-150 mm
- Angle ouverture couvercle - 0-120 °
- Pour l'ouvrir - Encoche pour le doigt, Poignée devant, Poignée sur le couvercle, Rien
- Compartiments, rangées - 1-8
- Compartiments, colonnes - 1-8
- Densité doigts - 5-40
- Arrondi sous la charnière - 0-15 mm
- Jeu de la charnière - 0,1-0,5 mm
Découpe et montage
Vous recevez un ZIP avec un DXF et un SVG : découpes intérieures en bleu, contours en rouge, noms des pièces en vert. Les cotes sont nettes - réglez le kerf dans votre logiciel laser ; le jeu de la charnière est le seul écart du fichier. Placez les disques dans les anneaux, collez la boîte et le couvercle en glissant les tenons de la paroi arrière du couvercle dans les disques. Pas de colle sur les disques ni les anneaux.
