De vrais engrenages à développante pour l'impression 3D, du pignon de 6 dents à la roue de 200. Vous choisissez le nombre de dents et le module, l'éditeur calcule les diamètres primitif, de tête et de pied et l'entraxe avec l'engrenage associé. Le jeu entre dents est intégré comme tolérance d'impression : une paire tourne librement dès la sortie du plateau.
Avant d'exporter quoi que ce soit, ouvrez le dessin technique : vues de face et de côté avec tous les diamètres, l'alésage et le moyeu cotés, plus un tableau de données. Le consulter est gratuit, vous vérifiez donc l'engrenage par rapport à votre arbre et à votre boîtier d'abord, et ne prenez le fichier que lorsque tout est bon.
L'éditeur

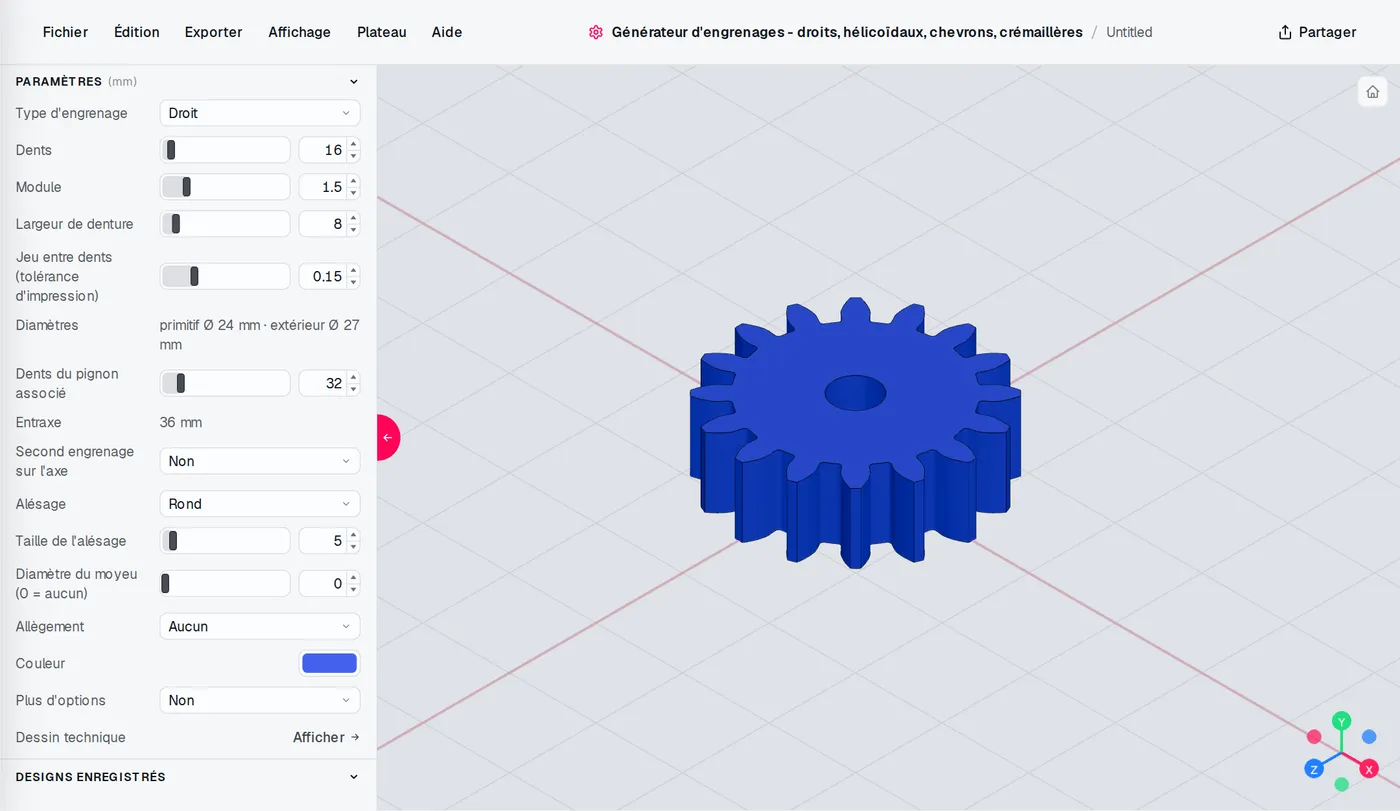

L'éditeur Générateur d'engrenages : les réglages à gauche, le modèle suit chaque changement.
Tous les réglages
- Type d'engrenage - Droit, Hélicoïdal, Chevrons, Crémaillère
- Dents - 6-200
- Module - 0,5-6
- Largeur de denture - 1-80 mm
- Jeu entre dents (tolérance d'impression) - 0-0,6 mm
- Dents du pignon associé - 6-200
- Second engrenage sur l'axe - Non, Oui
- Type du second engrenage - Droit, Hélicoïdal, Chevrons
- Dents du second engrenage - 6-200
- Module du second engrenage - 0,5-6
- Largeur du second engrenage - 1-80 mm
- Dents de son pignon associé - 6-200
- Alésage - 7 options
- Taille de l'alésage - 1-60 mm
- Profondeur du méplat - 0,1-5 mm
- Largeur de rainure - 0,5-16 mm
- Profondeur de rainure - 0,2-8 mm
- Diamètre du moyeu (0 = aucun) - 0-120 mm
- Longueur du moyeu - 1-60 mm
- Vis de pression - Aucune, M2, M3, M4
- Logement d'écrou - Oui, Non
- Allègement - Aucun, Trous, Rayons
- Trous / rayons - 3-12
- Couronne sous les dents - 1-20 mm
- Longueur de la crémaillère - 10-400 mm
- Hauteur du corps - 1-40 mm
- Trous de fixation - 0-12
- Diamètre des trous - 1-12 mm
- Couleur - n'importe quelle couleur
- Plus d'options - Non, Oui
- Angle d'hélice (°) - 5-45
- Sens de l'hélice - Droite, Gauche
- Déport de profil (x) - -0,6-0,8
- Saillie (modules) - 0,5-1,3
- Creux (modules) - 1-1,6
- Congé de pied (modules) - 0-0,4
- Chanfrein des dents - 0-3 mm
Impression
Imprimez les engrenages à plat, sur une face, avec 3 parois ou plus. La crémaillère se pose sur le côté, profil des dents sur le plateau. Le PLA suffit pour de faibles charges, le PETG ou le nylon pour ce qui tourne longtemps.
