Caja para corte láser
Una caja paramétrica diseñada para cortar con láser a partir de material en plancha — contrachapado, MDF o acrílico de entre 3 y 6 mm de grosor. Cada panel se genera con juntas de dedos entrelazadas, y la tapa gira sobre pasadores redondos que encajan en las paredes laterales.

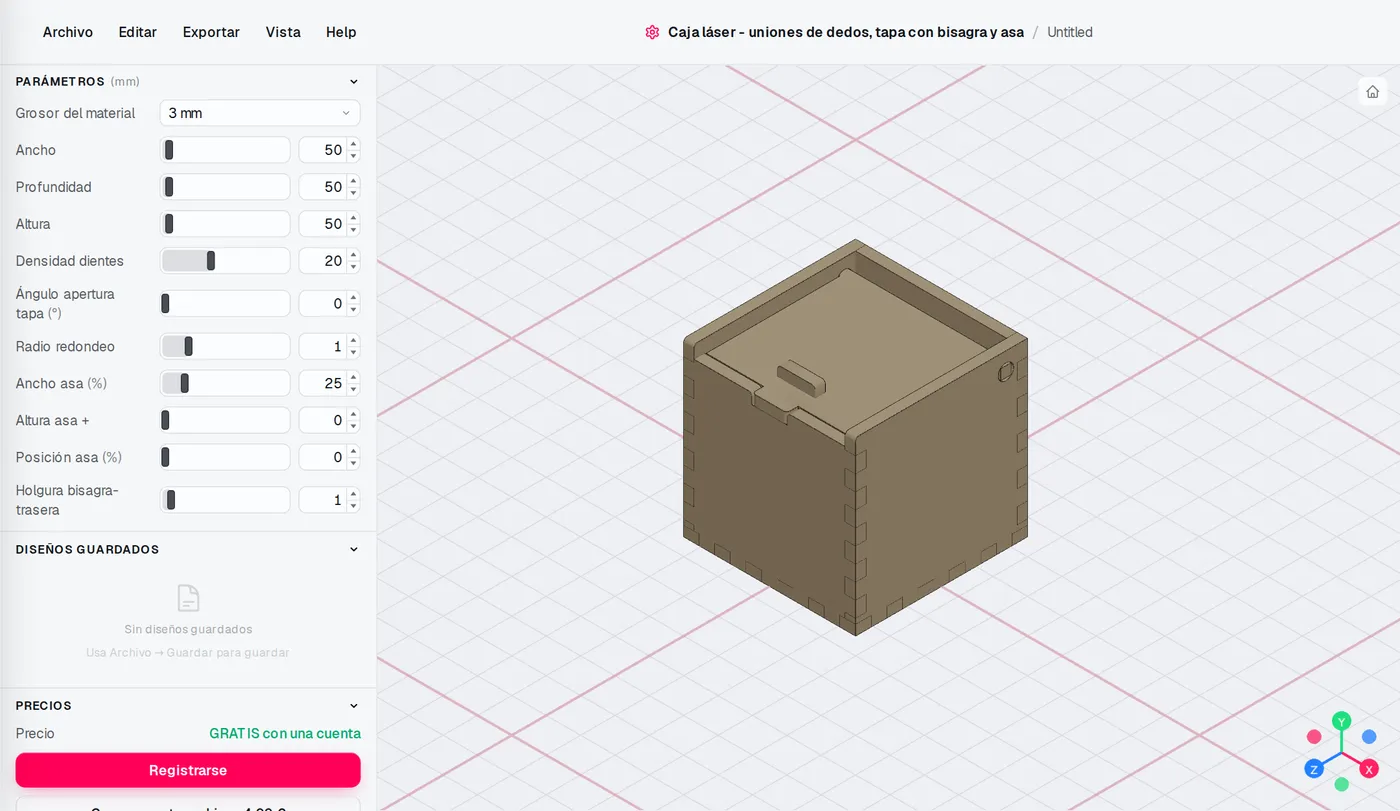

Parámetros
- Ancho / Profundidad / Alto — dimensiones exteriores de la caja en milímetros (30–600 mm).
- Grosor del material — el calibre exacto de tu plancha (3–6 mm). Las juntas de dedos y las ranuras se dimensionan a partir de este valor, así que mídelo con precisión.
- Tamaño del dedo — anchura nominal de cada lengüeta. El generador redondea la cantidad para que las esquinas siempre encajen.
- Kerf — el ancho de material que tu láser quema. Ajústalo para un encaje a presión firme (normalmente 0,1–0,2 mm).
- Diámetro del pasador — el pasador redondo de la bisagra que permite abrir la tapa; suele ser el grosor del material más una pequeña holgura.
Salida
El generador exporta un DXF plano con todos los paneles anidados en una sola plancha, listo para LightBurn, xTool o cualquier trabajo láser. Las líneas de corte son trazados vectoriales reales a escala 1:1.
Montaje
Separa los paneles de la plancha, pliega la caja por las juntas de dedos y presiona los pasadores de la tapa en los orificios de las paredes laterales. Una gota de cola de madera en las juntas de la caja la hace permanente; deja secos los pasadores de la tapa para que siga girando.
Consejos
- Haz primero un pequeño corte de prueba para calibrar el kerf de tu máquina y material.
- Las planchas más gruesas necesitan un avance más lento o una segunda pasada — consulta la tabla de corte de tu láser.
- El acrílico da bordes nítidos pero es más frágil en las juntas de dedos que el contrachapado.
