Engranajes de evolvente de verdad para impresión 3D, desde un piñón de 6 dientes hasta una rueda de 200. Eliges dientes y módulo y el editor calcula los diámetros primitivo, exterior y de pie y la distancia entre ejes con su pareja. El juego entre dientes va incluido como tolerancia de impresión, así una pareja gira suelta recién salida de la cama.
Antes de exportar nada, abre el plano técnico: vistas frontal y lateral con todos los diámetros, el agujero y el cubo acotados, y una tabla de datos. Mirarlo es gratis, así compruebas el engranaje con tu eje y tu carcasa primero y te llevas el archivo solo cuando todo encaja.
El editor

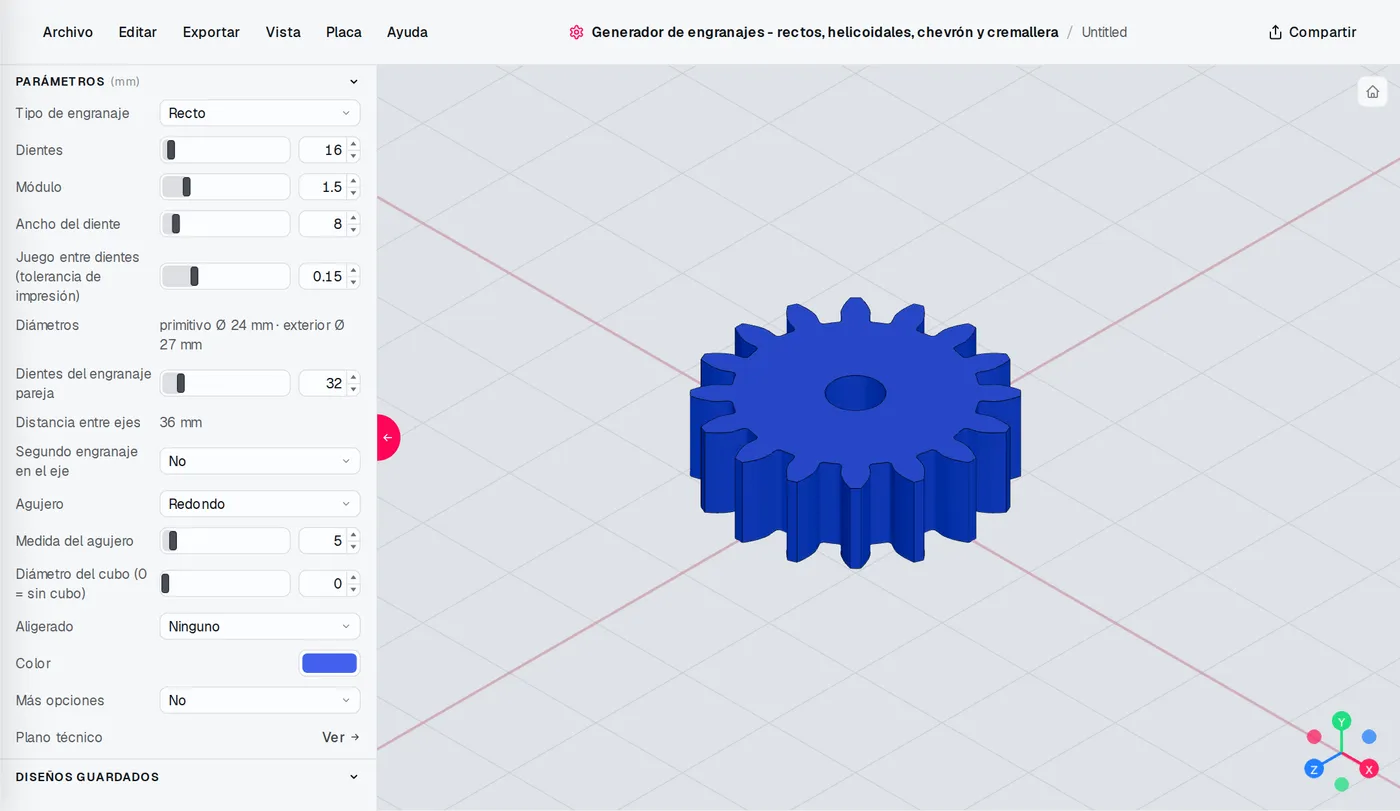

El editor de Generador de engranajes: los ajustes a la izquierda, el modelo cambia al momento.
Todos los ajustes
- Tipo de engranaje - Recto, Helicoidal, Espina de pescado, Cremallera
- Dientes - 6-200
- Módulo - 0,5-6
- Ancho del diente - 1-80 mm
- Juego entre dientes (tolerancia de impresión) - 0-0,6 mm
- Dientes del engranaje pareja - 6-200
- Segundo engranaje en el eje - No, Sí
- Tipo del segundo engranaje - Recto, Helicoidal, Espina de pescado
- Dientes del segundo engranaje - 6-200
- Módulo del segundo engranaje - 0,5-6
- Ancho del segundo engranaje - 1-80 mm
- Dientes de su pareja - 6-200
- Agujero - 7 opciones
- Medida del agujero - 1-60 mm
- Profundidad del plano - 0,1-5 mm
- Ancho del chavetero - 0,5-16 mm
- Profundidad del chavetero - 0,2-8 mm
- Diámetro del cubo (0 = sin cubo) - 0-120 mm
- Largo del cubo - 1-60 mm
- Prisionero - Ninguno, M2, M3, M4
- Alojamiento de tuerca - Sí, No
- Aligerado - Ninguno, Agujeros, Radios
- Agujeros / radios - 3-12
- Llanta bajo los dientes - 1-20 mm
- Largo de la cremallera - 10-400 mm
- Alto del cuerpo - 1-40 mm
- Agujeros de montaje - 0-12
- Diámetro de los agujeros - 1-12 mm
- Color - cualquier color
- Más opciones - No, Sí
- Ángulo de hélice (°) - 5-45
- Sentido de la hélice - Derecha, Izquierda
- Desplazamiento del perfil (x) - -0,6-0,8
- Altura de cabeza (módulos) - 0,5-1,3
- Altura de pie (módulos) - 1-1,6
- Redondeo del pie (módulos) - 0-0,4
- Chaflán de los dientes - 0-3 mm
Impresión
Imprime los engranajes planos, apoyados en una cara, con 3 paredes o más. La cremallera va tumbada, con el perfil de los dientes en la cama. PLA vale para cargas ligeras, PETG o nailon para lo que vaya a funcionar un buen rato.
