Un pequeño cofre cortado de una sola plancha: caja y tapa con uniones de dedos, unidas por una bisagra del mismo contrachapado. A cada lado, una oreja redonda de la caja sujeta un disco, la pared trasera de la tapa termina en espigas que atraviesan los discos y la tapa gira sobre ellas. Sin pasadores, sin metal, nada que comprar.
La tapa se abre hacia atrás más allá de la vertical y se queda apoyada. Todas las esquinas están cerradas, así que se ve limpio desde cualquier lado.
El editor

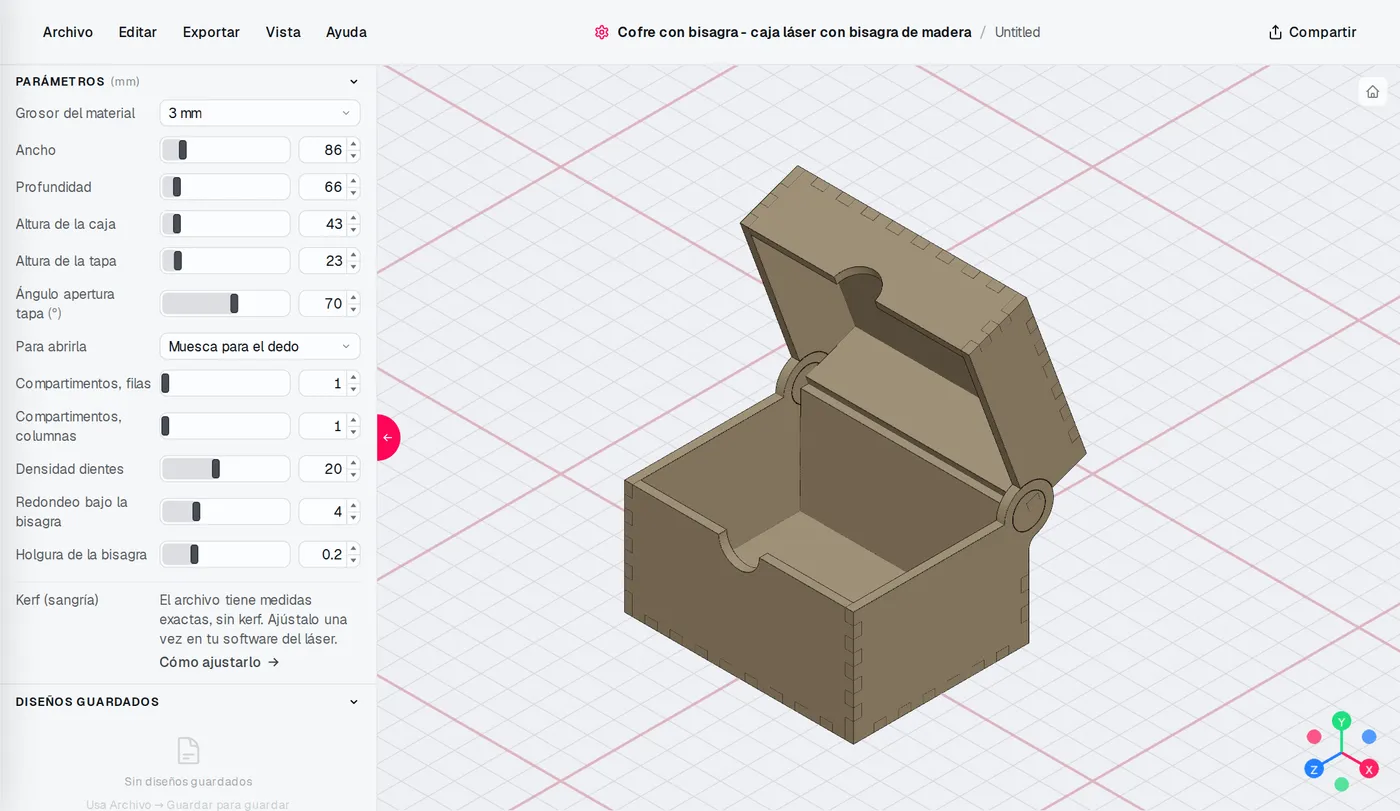

El editor de Cofre con bisagra: los ajustes a la izquierda, el modelo cambia al momento.
Todos los ajustes
- Grosor del material - 3-7 mm
- Ancho - 30-400 mm
- Profundidad - 30-400 mm
- Altura de la caja - 15-300 mm
- Altura de la tapa - 8-150 mm
- Ángulo apertura tapa - 0-120 °
- Para abrirla - Muesca para el dedo, Asa delante, Asa sobre la tapa, Nada
- Compartimentos, filas - 1-8
- Compartimentos, columnas - 1-8
- Densidad dientes - 5-40
- Redondeo bajo la bisagra - 0-15 mm
- Holgura de la bisagra - 0,1-0,5 mm
Corte y montaje
Recibes un ZIP con un DXF y un SVG: cortes interiores en azul, contornos en rojo, nombres de piezas en verde. Las medidas son netas - ajusta el kerf en tu software láser; la holgura de la bisagra es el único hueco del archivo. Pon los discos en los anillos, encola la caja y la tapa y mete las espigas de la pared trasera de la tapa en los discos al montarla. Sin cola en discos ni anillos.
