Caja láser

Acerca de este generador

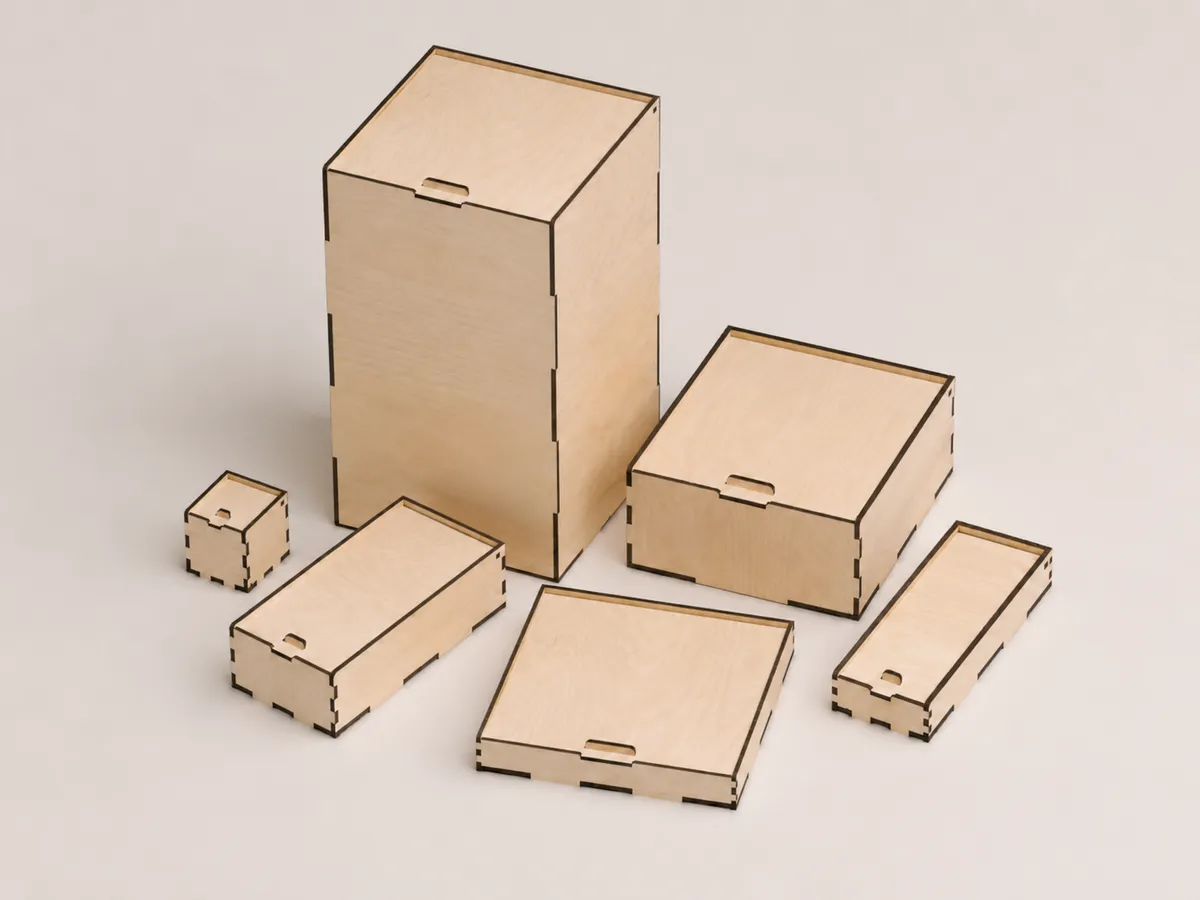

Caja de Corte Láser con Tapa es un generador paramétrico de cajas con juntas de dedos para contrachapado, MDF o acrílico. Ajusta las dimensiones exteriores y el grosor del material, y se disponen todos los paneles — cuatro paredes, una base y una tapa abatible — con juntas de dedos entrelazadas y un mecanismo de bisagra de pasador. Exporta un único archivo DXF + SVG con todos los paneles anidados en una hoja, listo para LightBurn, LaserGRBL o cualquier cortadora láser.

Qué puedes cambiar

• Ancho / Profundidad / Alto — medidas exteriores de la caja, 30–600 mm.
• Grosor del material — 3–6,5 mm; admite grosores imperiales (3,2 / 4,76 / 6,35 mm). Las juntas de dedos se adaptan automáticamente.
• Densidad de dedos — dedos por cada 100 mm de borde. Más dedos = un encolado más fuerte.
• Kerf — compensación del corte láser para un ajuste a presión. Déjalo en 0 para un contorno neto y ajústalo en tu software láser.
• Pasador de bisagra — diámetro del pasador de la tapa (debe ser más fino que el material).
• Asa de la tapa — ancho, alto y desplazamiento del tope de la tapa.
• Redondeo de esquinas — redondea las esquinas exteriores para un aspecto más suave.

Qué obtienes

La exportación entrega un .zip con dos archivos — un DXF (R2000) y un SVG. Cada línea de corte está en una capa cut roja, que la mayoría del software láser interpreta directamente como «cortar». Los paneles están anidados en una sola hoja y etiquetados, así que envía el archivo a tu máquina y monta sin adivinanzas.

Consejos de corte y montaje

Usa contrachapado o MDF de 3–6 mm para cajas de calidad mueble, o acrílico para un acabado limpio y moderno. Haz primero un pequeño corte de prueba para ajustar el kerf — una buena junta de dedos encaja con una ligera presión de la mano y aguanta sin pegamento. La tapa gira sobre sus pasadores, así que encola solo las uniones del cuerpo, nunca la bisagra.

Próximamente: insertos divisores, tapas grabadas y variantes apilables.
