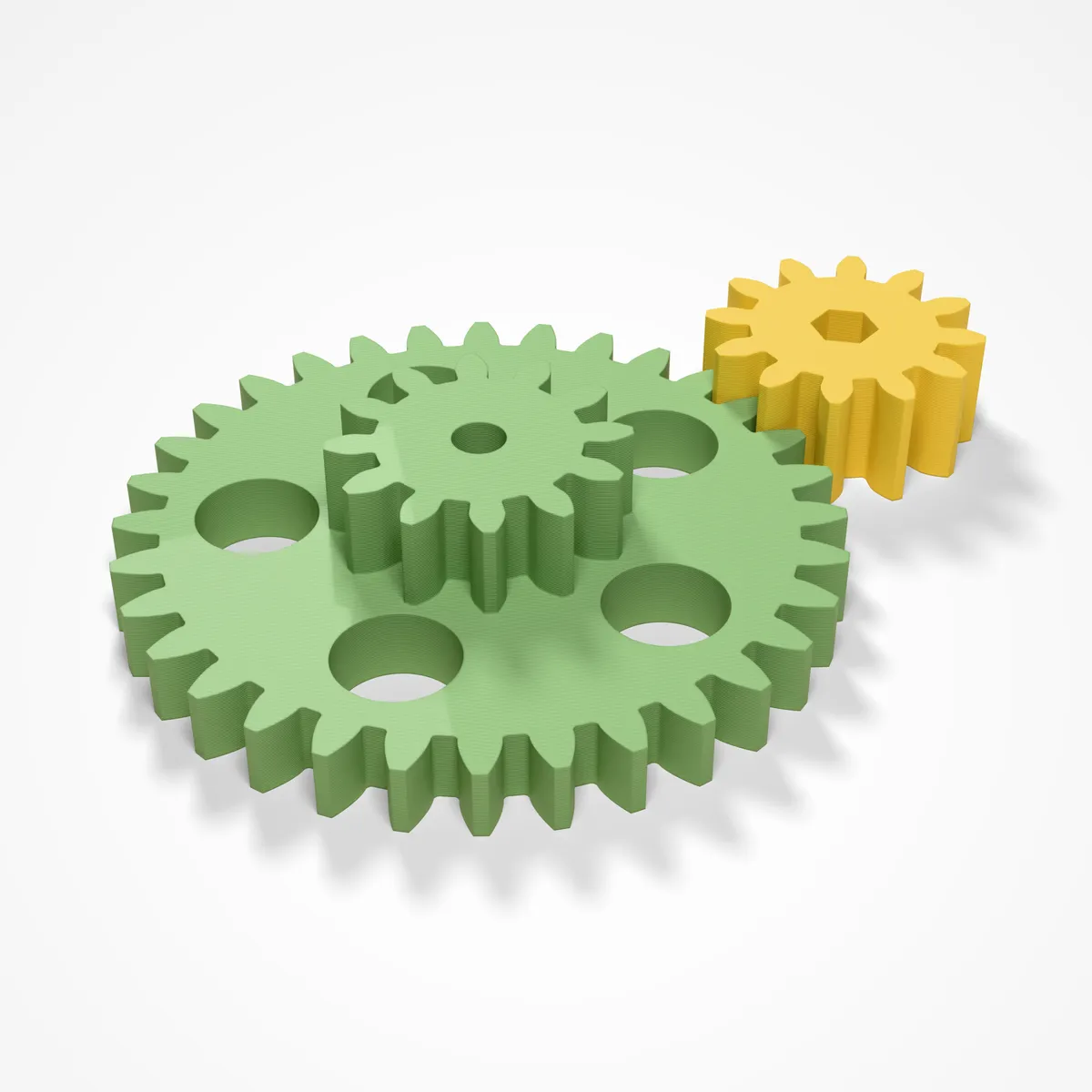

Echte Evolventen-Zahnräder für den 3D-Druck, vom Ritzel mit 6 Zähnen bis zum Rad mit 200. Du wählst Zähne und Modul, der Editor berechnet Teilkreis-, Kopf- und Fußkreisdurchmesser und den Achsabstand zum Gegenrad. Das Flankenspiel ist als Drucktoleranz eingebaut, so dreht sich ein Paar direkt vom Druckbett weg.
Bevor du etwas exportierst, öffne die technische Zeichnung: Vorder- und Seitenansicht mit allen Durchmessern, Bohrung und Nabe bemaßt, dazu eine Datentabelle. Ansehen kostet nichts - du prüfst das Zahnrad zuerst gegen Welle und Gehäuse und nimmst die Datei erst, wenn alles passt.
Der Editor

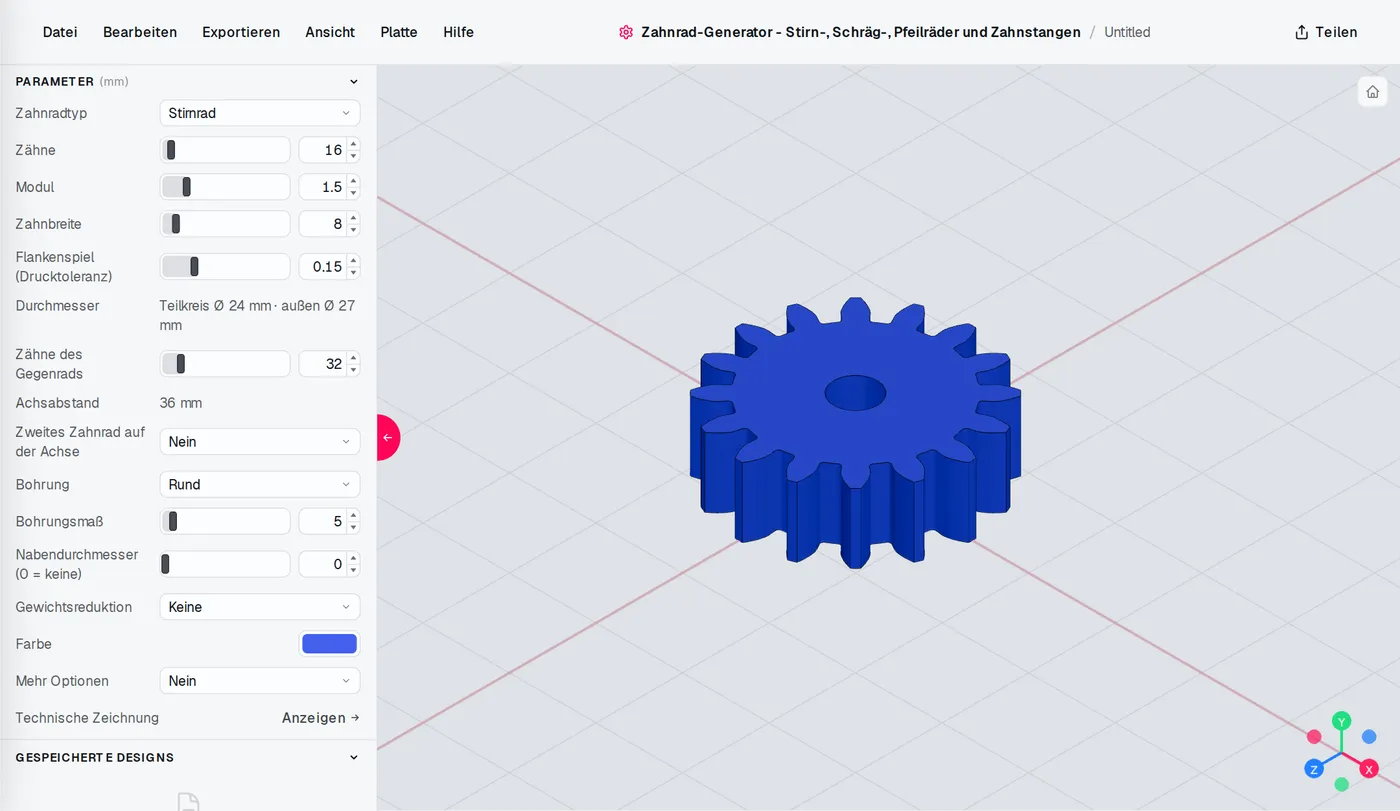

Der Editor für Zahnrad-Generator: links die Einstellungen, das Modell ändert sich sofort mit.
Alle Einstellungen
- Zahnradtyp - Stirnrad, Schrägverzahnt, Pfeilverzahnt, Zahnstange
- Zähne - 6-200
- Modul - 0,5-6
- Zahnbreite - 1-80 mm
- Flankenspiel (Drucktoleranz) - 0-0,6 mm
- Zähne des Gegenrads - 6-200
- Zweites Zahnrad auf der Achse - Nein, Ja
- Typ des zweiten Zahnrads - Stirnrad, Schrägverzahnt, Pfeilverzahnt
- Zähne des zweiten Zahnrads - 6-200
- Modul des zweiten Zahnrads - 0,5-6
- Breite des zweiten Zahnrads - 1-80 mm
- Zähne seines Gegenrads - 6-200
- Bohrung - 7 Optionen
- Bohrungsmaß - 1-60 mm
- Abflachungstiefe - 0,1-5 mm
- Nutbreite - 0,5-16 mm
- Nuttiefe - 0,2-8 mm
- Nabendurchmesser (0 = keine) - 0-120 mm
- Nabenlänge - 1-60 mm
- Madenschraube - Keine, M2, M3, M4
- Mutternfalle - Ja, Nein
- Gewichtsreduktion - Keine, Löcher, Speichen
- Löcher / Speichen - 3-12
- Kranz unter den Zähnen - 1-20 mm
- Zahnstangenlänge - 10-400 mm
- Höhe des Zahnstangenkörpers - 1-40 mm
- Befestigungslöcher - 0-12
- Durchmesser der Befestigungslöcher - 1-12 mm
- Farbe - beliebige Farbe
- Mehr Optionen - Nein, Ja
- Schrägungswinkel (°) - 5-45
- Steigungsrichtung - Rechts, Links
- Profilverschiebung (x) - -0,6-0,8
- Kopfhöhe (Module) - 0,5-1,3
- Fußhöhe (Module) - 1-1,6
- Fußrundung (Module) - 0-0,4
- Zahnfase - 0-3 mm
Zahnräder flach auf der Stirnseite drucken, mit 3 oder mehr Wänden. Die Zahnstange liegt auf der Seite, das Zahnprofil auf dem Bett. PLA reicht für leichte Lasten, PETG oder Nylon für alles, was länger läuft.
