Eine kleine Kiste aus einer Platte: Kiste und Deckel mit Fingerzinken, verbunden durch ein Scharnier aus demselben Sperrholz. An jeder Seite hält ein rundes Ohr der Kiste eine Scheibe, die Rückwand des Deckels endet in Zapfen, die durch die Scheiben gehen, und der Deckel dreht sich darauf. Keine Stifte, kein Metall, nichts zu kaufen.
Der Deckel schwingt über die Senkrechte nach hinten und bleibt dort liegen. Alle Ecken sind geschlossen, die Kiste sieht von jeder Seite sauber aus.
Der Editor

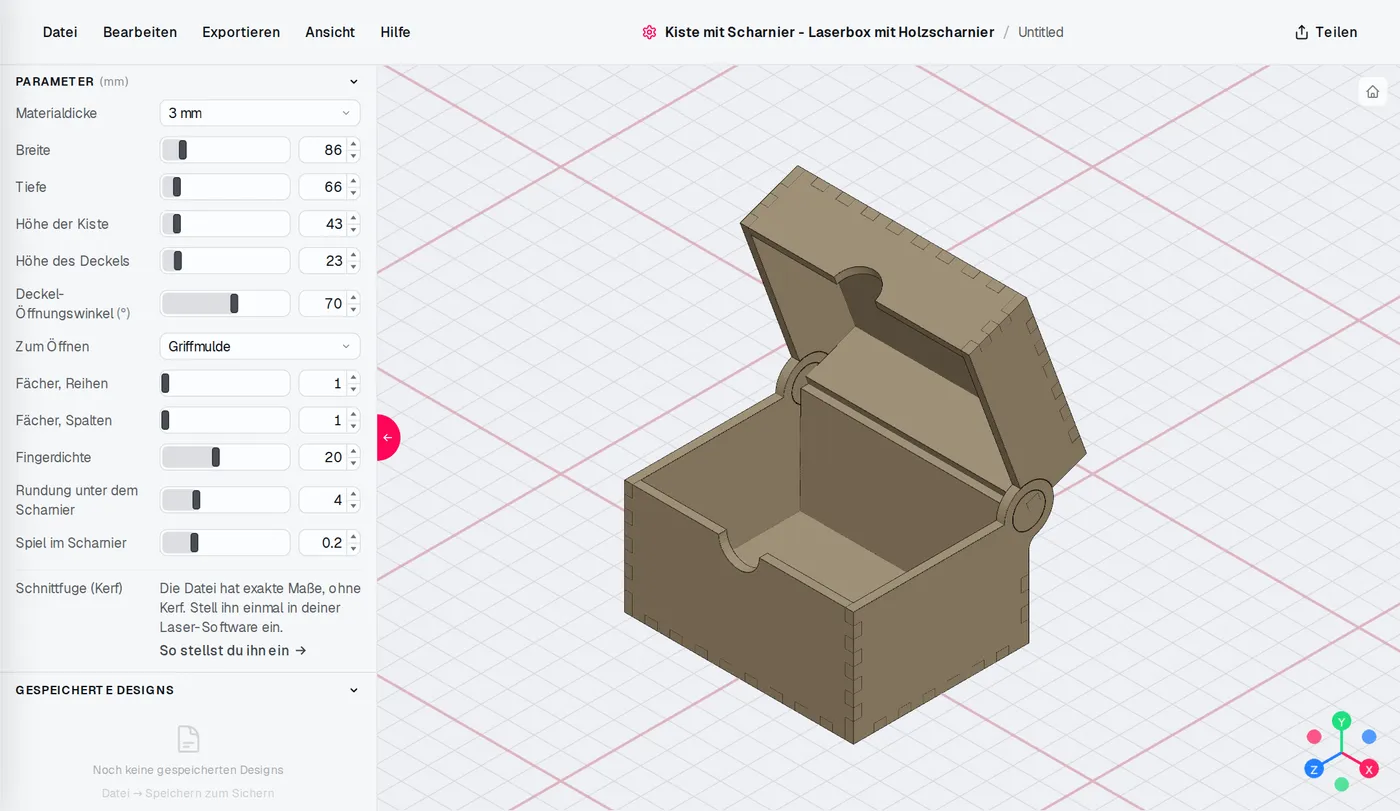

Der Editor für Kiste mit Scharnier: links die Einstellungen, das Modell ändert sich sofort mit.
Alle Einstellungen
- Materialdicke - 3-7 mm
- Breite - 30-400 mm
- Tiefe - 30-400 mm
- Höhe der Kiste - 15-300 mm
- Höhe des Deckels - 8-150 mm
- Deckel-Öffnungswinkel - 0-120 °
- Zum Öffnen - Griffmulde, Griff vorne, Griff auf dem Deckel, Nichts
- Fächer, Reihen - 1-8
- Fächer, Spalten - 1-8
- Fingerdichte - 5-40
- Rundung unter dem Scharnier - 0-15 mm
- Spiel im Scharnier - 0,1-0,5 mm
Schneiden und Zusammenbau
Du bekommst ein ZIP mit DXF und SVG: Innenschnitte blau, Umrisse rot, Teilenamen grün. Die Maße sind netto - den Kerf stellst du in deiner Lasersoftware ein; das Spiel im Scharnier ist der einzige Spalt in der Datei. Scheiben in die Ringe setzen, Kiste und Deckel verleimen und dabei die Zapfen der Deckelrückwand in die Scheiben schieben. Kein Leim an Scheiben und Ringe.
