Engrenagens evolventes de verdade para impressão 3D, de um pinhão de 6 dentes a uma roda de 200 dentes. Escolha o número de dentes e o módulo, e o editor calcula os diâmetros primitivo, externo e de pé e a distância entre centros até a engrenagem que trabalha com ela. O backlash já vem embutido como folga de impressão, então um par gira livre logo ao sair da mesa.
Antes de exportar qualquer coisa, abra o desenho técnico: vistas de frente e de lado com todos os diâmetros, o furo e o cubo cotados, mais uma tabela de dados. Ver é de graça, então você confere a engrenagem com o seu eixo e a sua carcaça primeiro e só pega o arquivo quando estiver tudo certo.
O editor

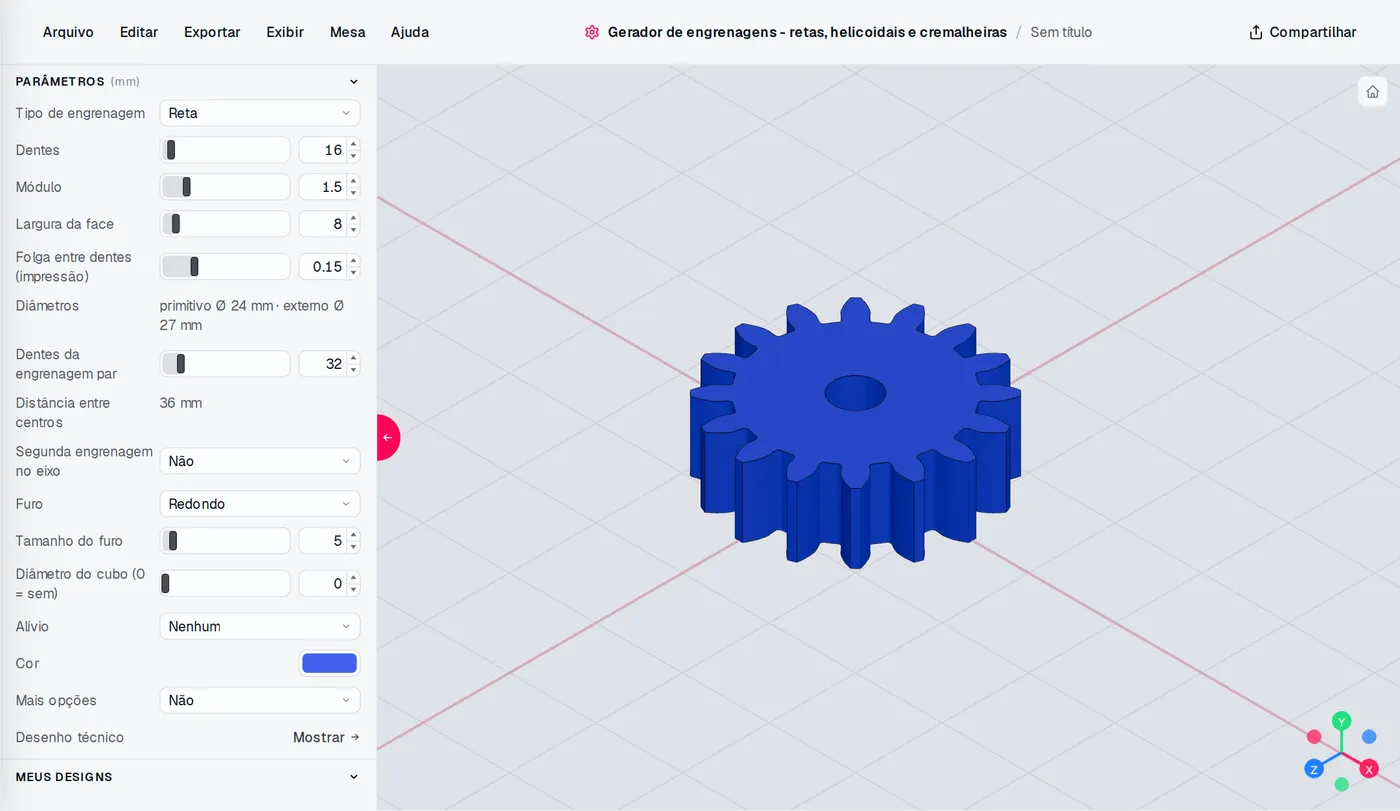

O editor de Gerador de engrenagens: configurações à esquerda, o modelo muda a cada ajuste.
Todas as configurações
- Tipo de engrenagem - Reta, Helicoidal, Espinha de peixe, Cremalheira
- Dentes - 6-200
- Módulo - 0,5-6
- Largura da face - 1-80 mm
- Folga entre dentes (impressão) - 0-0,6 mm
- Dentes da engrenagem par - 6-200
- Segunda engrenagem no eixo - Não, Sim
- Tipo da 2ª engrenagem - Reta, Helicoidal, Espinha de peixe
- Dentes da 2ª engrenagem - 6-200
- Módulo da 2ª engrenagem - 0,5-6
- Largura da 2ª engrenagem - 1-80 mm
- Dentes da sua engrenagem par - 6-200
- Furo - 7 opções
- Tamanho do furo - 1-60 mm
- Profundidade do plano - 0,1-5 mm
- Largura da chaveta - 0,5-16 mm
- Profundidade da chaveta - 0,2-8 mm
- Diâmetro do cubo (0 = sem) - 0-120 mm
- Comprimento do cubo - 1-60 mm
- Parafuso de fixação - Nenhum, M2, M3, M4
- Alojamento de porca - Sim, Não
- Alívio - Nenhum, Furos, Raios
- Furos / raios - 3-12
- Aro sob os dentes - 1-20 mm
- Comprimento da cremalheira - 10-400 mm
- Altura do corpo - 1-40 mm
- Furos de fixação - 0-12
- Diâmetro dos furos de fixação - 1-12 mm
- Cor - qualquer cor
- Mais opções - Não, Sim
- Ângulo da hélice (°) - 5-45
- Sentido da hélice - Direita, Esquerda
- Desloc. de perfil (x) - -0,6-0,8
- Adendo (módulos) - 0,5-1,3
- Dedendo (módulos) - 1-1,6
- Raio na raiz (módulos) - 0-0,4
- Chanfro do dente - 0-3 mm
Impressão
Imprima as engrenagens deitadas, com a face para baixo, com 3 paredes ou mais. A cremalheira fica de lado, com o perfil dos dentes na mesa. PLA serve para cargas leves; PETG ou nylon para o que vai rodar por mais tempo.
