Um bauzinho cortado de uma chapa: caixa e tampa, ambas com encaixes tipo dedo, unidas por uma dobradiça do mesmo compensado. Em cada lado, uma orelha redonda na caixa segura um disco, a parede de trás da tampa termina em pinos que passam pelos discos, e a tampa gira neles. Sem pino de metal, sem ferragem, nada para comprar.
A tampa abre para trás além da vertical e fica apoiada ali. Todos os cantos são fechados, então o acabamento fica limpo de qualquer lado.
O editor

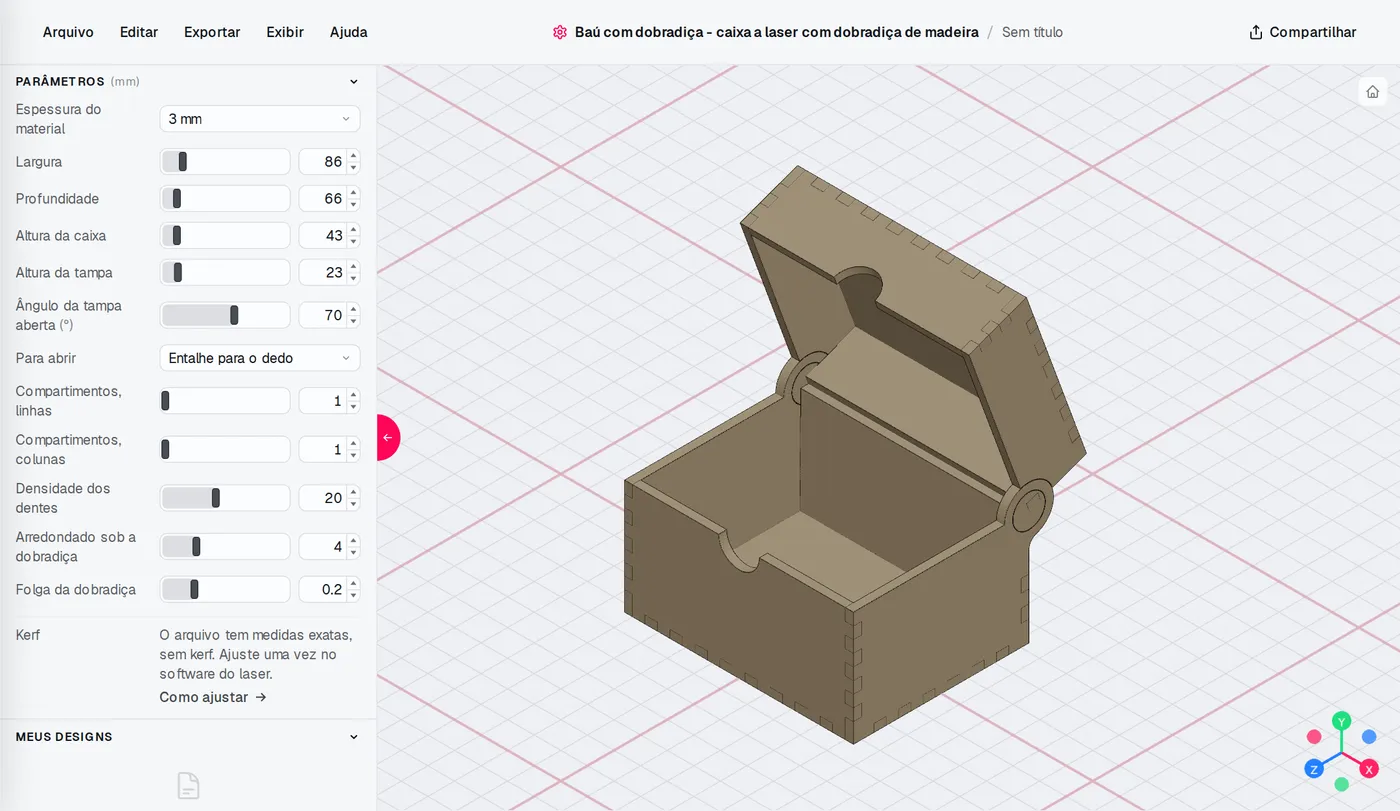

O editor de Baú com dobradiça: configurações à esquerda, o modelo muda a cada ajuste.
Todas as configurações
- Espessura do material - 3-7 mm
- Largura - 30-400 mm
- Profundidade - 30-400 mm
- Altura da caixa - 15-300 mm
- Altura da tampa - 8-150 mm
- Ângulo da tampa aberta - 0-120 °
- Para abrir - Entalhe para o dedo, Puxador na frente, Puxador na tampa, Nada
- Compartimentos, linhas - 1-8
- Compartimentos, colunas - 1-8
- Densidade dos dentes - 5-40
- Arredondado sob a dobradiça - 0-15 mm
- Folga da dobradiça - 0,1-0,5 mm
Corte e montagem
Você recebe um ZIP com um DXF e um SVG: cortes internos em azul, contornos em vermelho, nomes das peças em verde. As medidas são líquidas - o kerf se ajusta no software do laser, não aqui; a folga da dobradiça é o único espaço previsto no arquivo. Coloque os discos nos anéis e cole a caixa e a tampa, encaixando os pinos da parede de trás da tampa nos discos durante a montagem. Mantenha a cola longe dos discos e dos anéis.
