Uma caixa cortada de uma só chapa: fundo, quatro paredes, uma tampa que gira numa dobradiça atrás e uma alça que encaixa na tampa. As paredes se unem com encaixes tipo dedo, então a caixa fecha no esquadro. Veja a tampa aberta na pré-visualização para conferir a dobradiça antes de cortar.
O editor

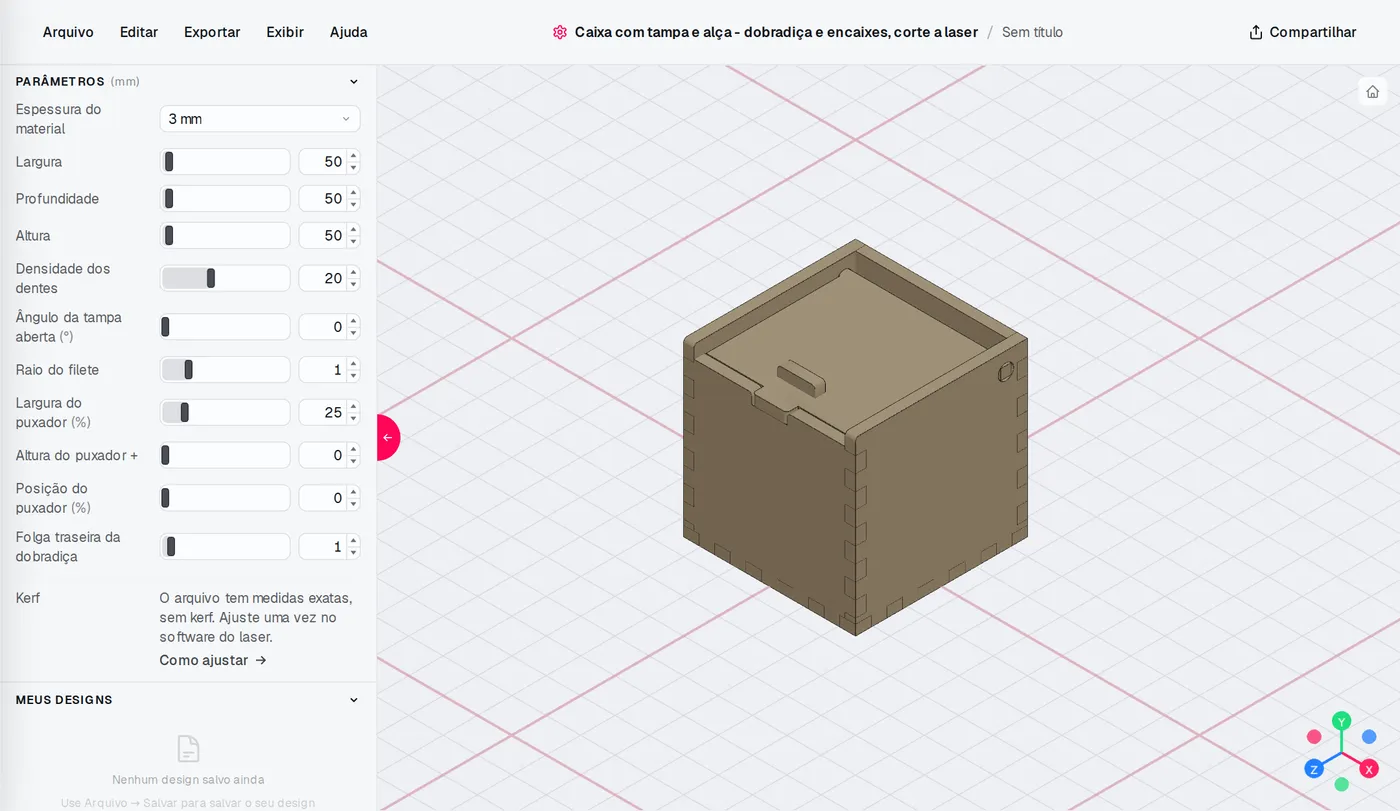

O editor de Caixa com tampa e alça: configurações à esquerda, o modelo muda a cada ajuste.
Todas as configurações
- Espessura do material - 3-7 mm
- Largura - 30-600 mm
- Profundidade - 30-600 mm
- Altura - 30-600 mm
- Densidade dos dentes - 1-50
- Ângulo da tampa aberta - 0-90 °
- Raio do filete - 0-5 mm
- Largura do puxador - 10-100 %
- Altura do puxador + - 0-17 mm
- Posição do puxador - 0-100 %
- Folga traseira da dobradiça - 0-20 mm
Corte e montagem
Você recebe um ZIP com um DXF e um SVG. A gravação fica em laranja, os cortes internos em azul, os contornos em vermelho e os nomes das peças em verde, então o LightBurn importa tudo em camadas separadas e na ordem certa. As medidas são líquidas - o kerf se ajusta no software do laser, não aqui. Monte tudo a seco primeiro, depois cole as paredes e o fundo; a tampa e a alça ficam soltas.
