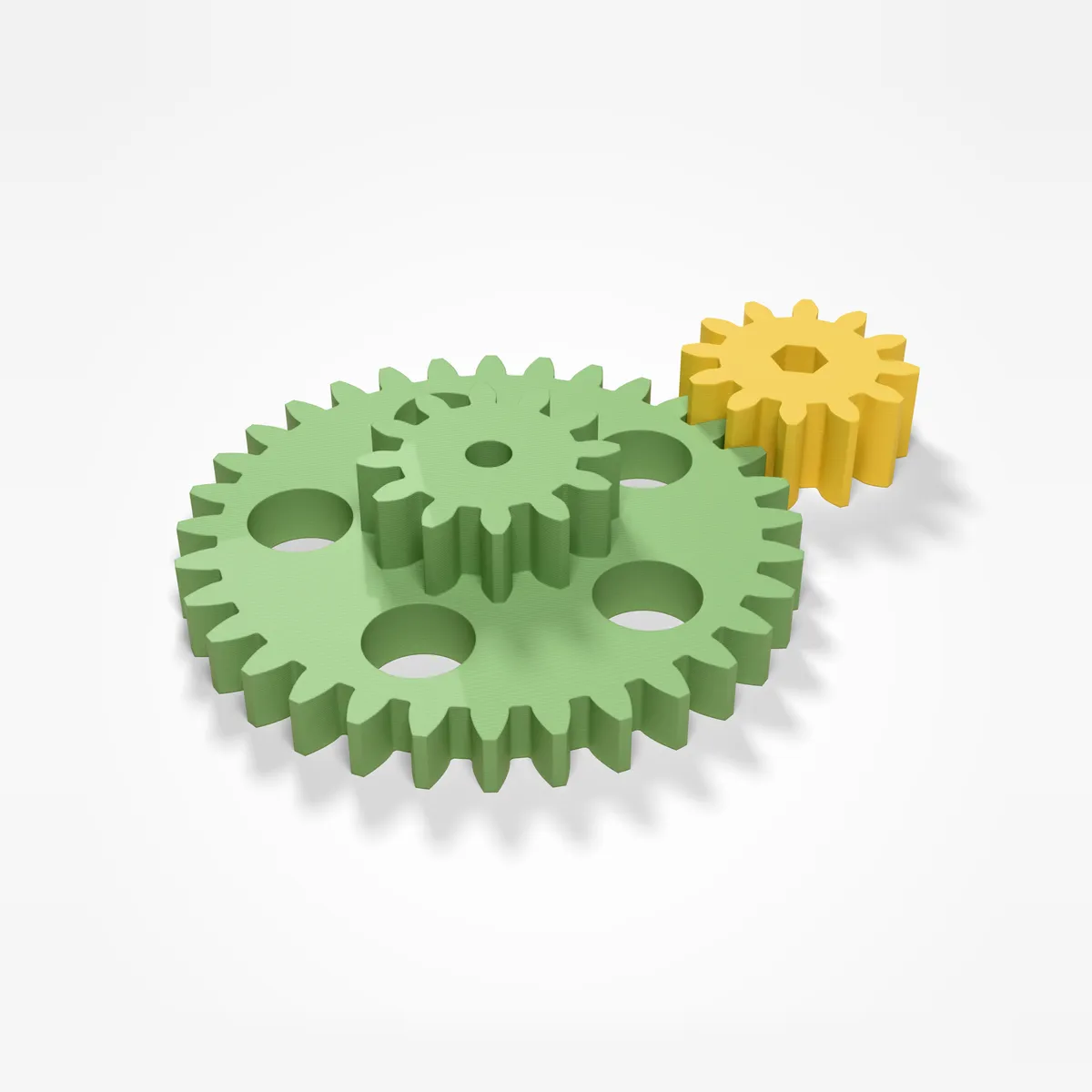

Veri ingranaggi a evolvente per la stampa 3D, da un pignone da 6 denti a una ruota da 200. Scegli numero di denti e modulo e l'editor calcola il diametro primitivo, esterno e di piede e l'interasse con la ruota con cui ingrana. Il gioco tra i denti è già previsto come tolleranza di stampa, quindi una coppia gira libera appena staccata dal piatto.
Prima di esportare qualsiasi cosa, apri il disegno tecnico: vista frontale e laterale con tutti i diametri, il foro e il mozzo quotati, più una tabella dati. Guardarlo è gratis, così puoi verificare l'ingranaggio rispetto all'albero e all'alloggiamento e prendere il file solo quando è giusto.
L'editor

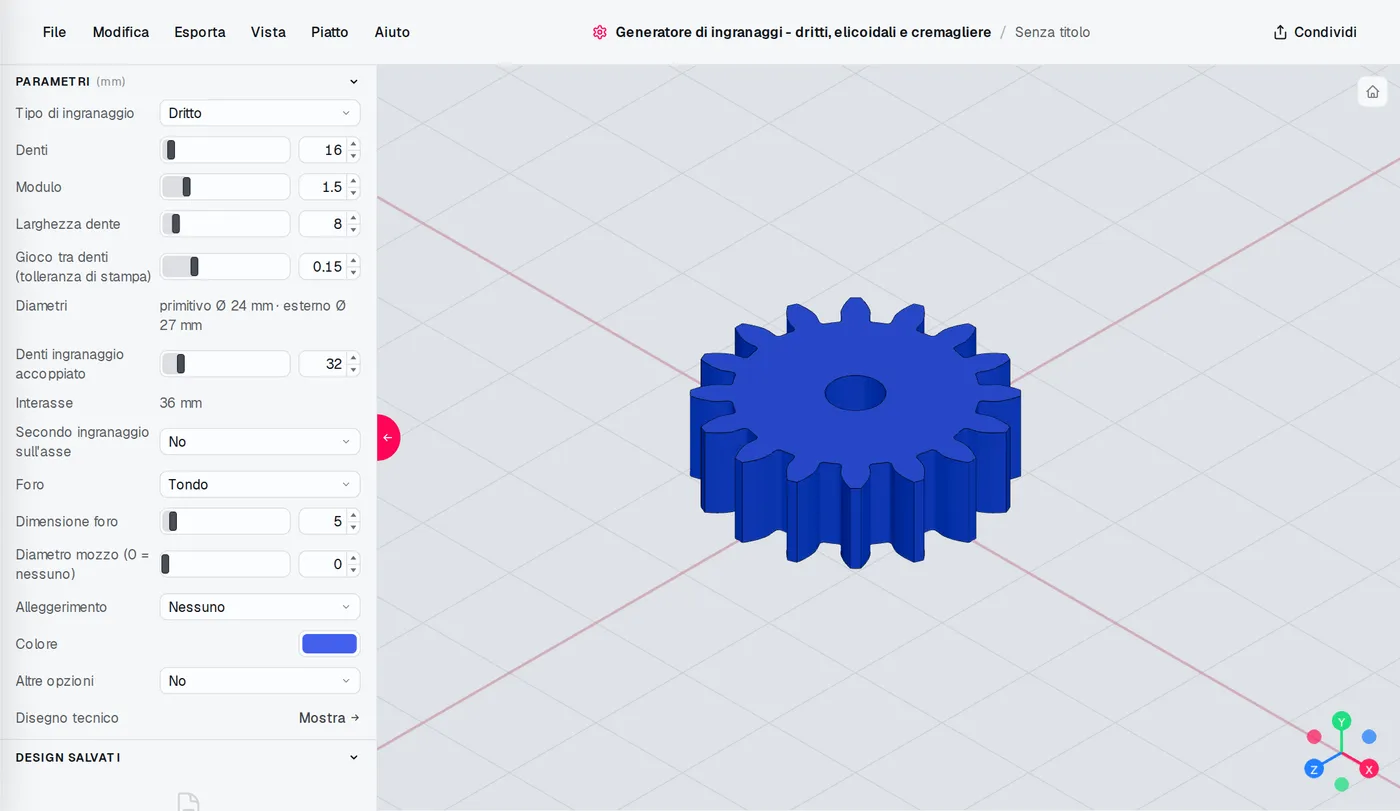

L'editor di Generatore di ingranaggi: impostazioni a sinistra, il modello cambia a ogni modifica.
Tutte le impostazioni
- Tipo di ingranaggio - Dritto, Elicoidale, A spina di pesce, Cremagliera
- Denti - 6-200
- Modulo - 0,5-6
- Larghezza dente - 1-80 mm
- Gioco tra denti (tolleranza di stampa) - 0-0,6 mm
- Denti ingranaggio accoppiato - 6-200
- Secondo ingranaggio sull'asse - No, Sì
- Tipo secondo ingranaggio - Dritto, Elicoidale, A spina di pesce
- Denti secondo ingranaggio - 6-200
- Modulo secondo ingranaggio - 0,5-6
- Larghezza secondo ingranaggio - 1-80 mm
- Denti del suo accoppiato - 6-200
- Foro - 7 opzioni
- Dimensione foro - 1-60 mm
- Profondità piano - 0,1-5 mm
- Larghezza cava - 0,5-16 mm
- Profondità cava - 0,2-8 mm
- Diametro mozzo (0 = nessuno) - 0-120 mm
- Lunghezza mozzo - 1-60 mm
- Grano - Nessuno, M2, M3, M4
- Sede dado - Sì, No
- Alleggerimento - Nessuno, Fori, Razze
- Fori / razze - 3-12
- Corona sotto i denti - 1-20 mm
- Lunghezza cremagliera - 10-400 mm
- Altezza corpo cremagliera - 1-40 mm
- Fori di fissaggio - 0-12
- Diametro fori di fissaggio - 1-12 mm
- Colore - qualsiasi colore
- Altre opzioni - No, Sì
- Angolo d'elica (°) - 5-45
- Verso dell'elica - Destra, Sinistra
- Spostamento profilo (x) - -0,6-0,8
- Addendum (moduli) - 0,5-1,3
- Dedendum (moduli) - 1-1,6
- Raccordo di piede (moduli) - 0-0,4
- Smusso denti - 0-3 mm
Stampa
Stampa gli ingranaggi in piano, faccia in giù, con 3 o più pareti. La cremagliera va distesa sul fianco con il profilo dei denti sul piatto. Il PLA va bene per carichi leggeri, PETG o nylon per tutto ciò che gira a lungo.
