Un piccolo cofanetto tagliato da un solo foglio: una scatola e un coperchio, entrambi con incastri a dita, uniti da una cerniera fatta dello stesso compensato. Su ogni lato un'orecchia tonda della scatola tiene un disco, la parete posteriore del coperchio termina con dei perni che passano nei dischi e il coperchio ruota su di essi. Niente perni, niente metallo, niente da comprare.
Il coperchio si apre oltre la verticale e resta appoggiato lì. Tutti gli angoli sono chiusi, quindi è pulito da ogni lato.
L'editor

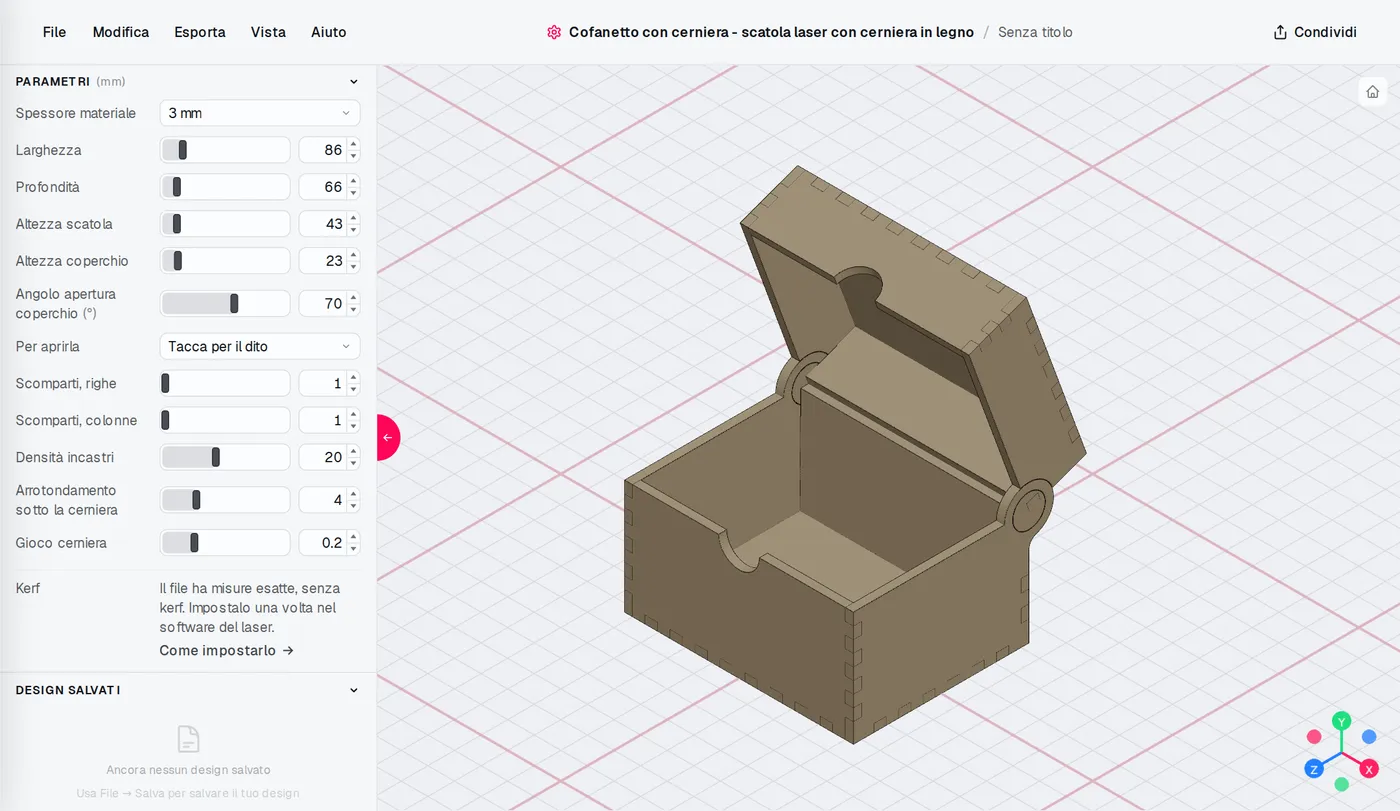

L'editor di Cofanetto con cerniera: impostazioni a sinistra, il modello cambia a ogni modifica.
Tutte le impostazioni
- Spessore materiale - 3-7 mm
- Larghezza - 30-400 mm
- Profondità - 30-400 mm
- Altezza scatola - 15-300 mm
- Altezza coperchio - 8-150 mm
- Angolo apertura coperchio - 0-120 °
- Per aprirla - Tacca per il dito, Maniglia davanti, Maniglia sul coperchio, Niente
- Scomparti, righe - 1-8
- Scomparti, colonne - 1-8
- Densità incastri - 5-40
- Arrotondamento sotto la cerniera - 0-15 mm
- Gioco cerniera - 0,1-0,5 mm
Taglio e montaggio
Ricevi uno ZIP con un DXF e un SVG: tagli interni blu, contorni rossi, nomi dei pezzi verdi. Le misure sono nette - il kerf lo imposti nel software del laser; il gioco della cerniera è l'unica tolleranza presente nel file. Metti i dischi negli anelli, incolla scatola e coperchio, infilando man mano i perni della parete posteriore del coperchio nei dischi. Tieni la colla lontana da dischi e anelli.
