Schiebedeckel-Box - Sperrholzbox mit Deckel zum Einschieben

Über diesen Generator

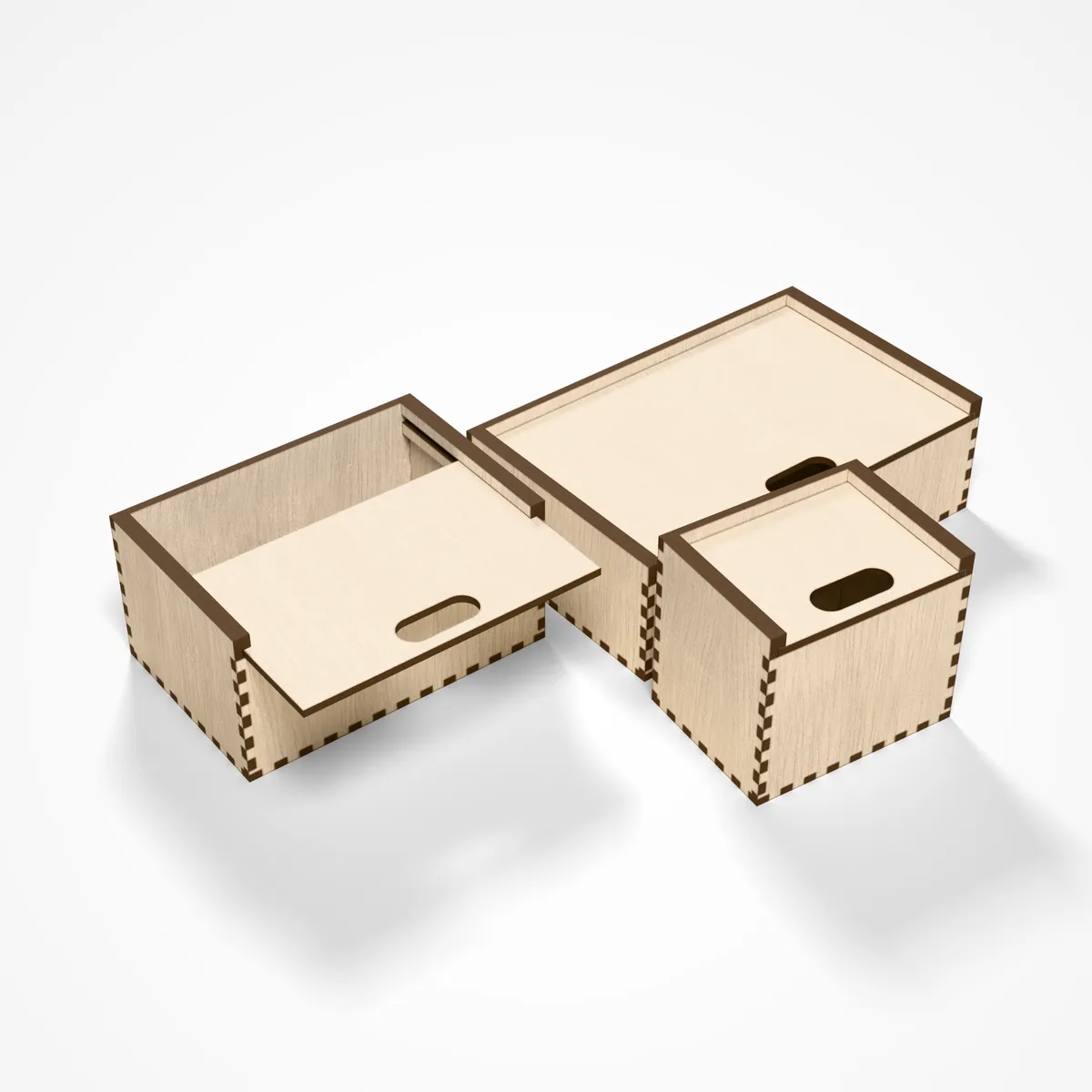

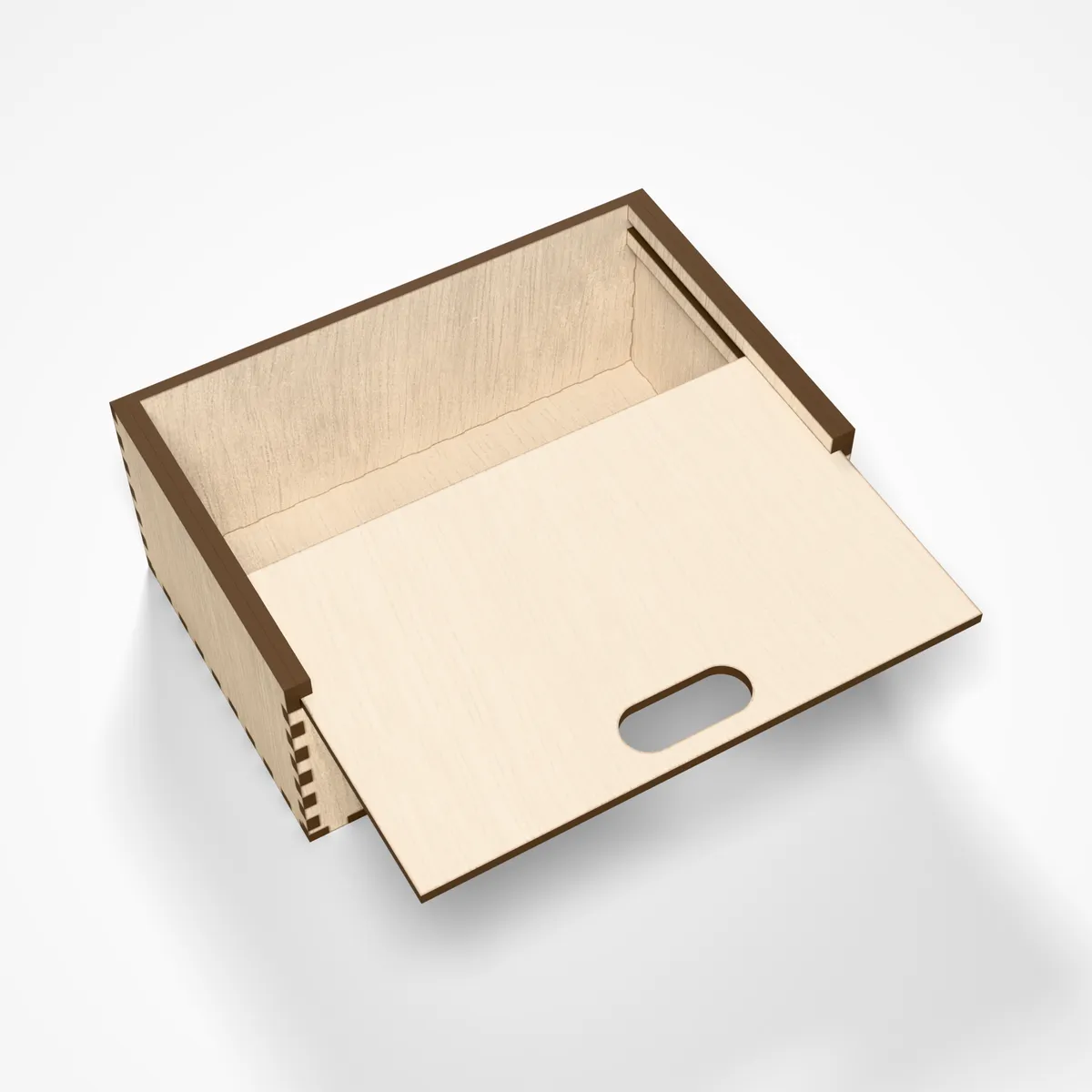

Eine Box mit einem Deckel, der von vorn zwischen zwei Leistenpaaren hineingleitet, und einer Griffmulde zum Herausziehen. Zehn Teile aus einer Platte. Die Wände verbinden Fingerzinken, die Leisten werden innen an die Seiten geleimt.

Was du ändern kannst

• Material - 3 bis 6,35 mm
• Größe - 40 bis 600 mm in jede Richtung
• Deckelspiel - 0,1 bis 1 mm an den Seiten und über dem Deckel
• Griffmulde - Breite und Position, von der Vorder- bis zur Hinterkante des Deckels
• Fingerzinken - wie dicht die Zinken sitzen

Schneiden und Zusammenbauen

Du bekommst ein ZIP mit DXF und SVG. Gravur ist schwarz, Innenschnitte blau, Außenkonturen rot und Teilenamen grün, so übernimmt LightBurn sie als eigene Ebenen in der richtigen Reihenfolge. Die Maße sind netto - den Kerf stellst du in der Lasersoftware ein, nicht hier. Zuerst die Box verleimen. Dann die unteren Leisten bündig mit der Oberkante der Vorderwand, die oberen bündig mit der Oberkante der Seiten. Schieb den Deckel hin und her, bevor der Leim anzieht.
