Über diesen Generator

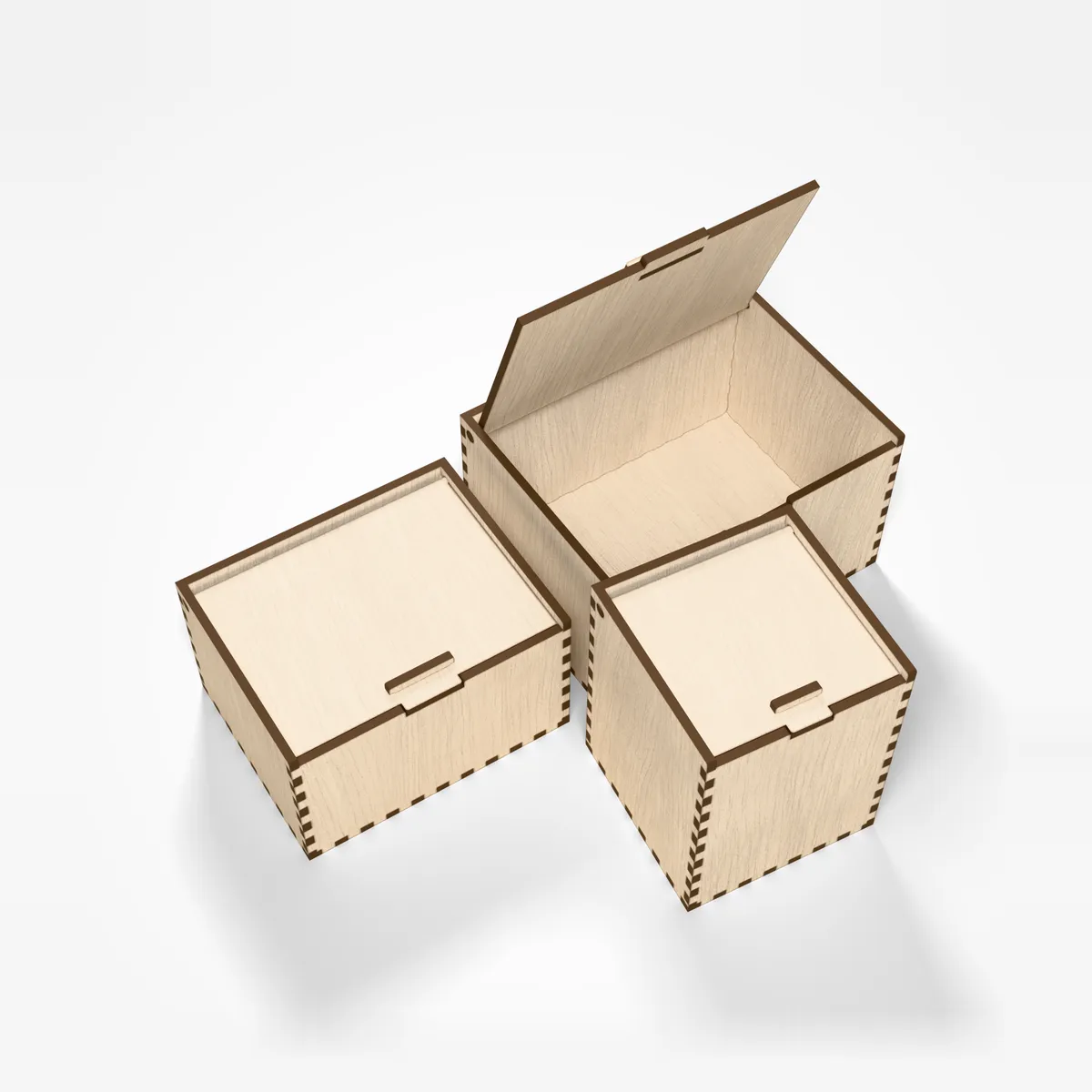

Laserschnitt-Box mit Deckel ist ein parametrischer Generator für Fingerzinken-Boxen aus Sperrholz, MDF oder Acryl. Stelle Außenmaße und Materialstärke ein, und alle Teile werden ausgelegt — vier Wände, ein Boden und ein klappbarer Deckel — mit ineinandergreifenden Fingerzinken und einem Stiftscharnier. Exportiere eine einzige DXF + SVG-Datei mit allen Teilen auf einem Blatt, bereit für LightBurn, LaserGRBL oder jeden Lasercutter.
Was du anpassen kannst
- Breite / Tiefe / Höhe — Außenmaße der Box, 30–600 mm.
- Materialstärke — 3–6,5 mm; auch zöllige Stärken (3,2 / 4,76 / 6,35 mm). Fingerzinken passen sich automatisch an.
- Fingerdichte — Finger pro 100 mm Kante. Mehr Finger = stabilere Verleimung.
- Schnittfuge (Kerf) — Kompensation für strammen Presssitz. Bei 0 lassen für eine Netto-Kontur und in deiner Lasersoftware feinjustieren.
- Scharnierstift — Durchmesser des Deckelstifts (muss dünner als das Material sein).
- Deckelgriff — Breite, Höhe und Versatz der Deckelkappe.
- Eckenradius — runde die Außenecken für einen weicheren Look.
Was du bekommst
Der Export liefert ein .zip mit zwei Dateien — eine DXF (R2000) und eine SVG. Alle Schnittlinien liegen auf einer roten cut-Ebene, die die meiste Lasersoftware direkt als „Schneiden“ erkennt. Die Teile sind auf einem Blatt verschachtelt und beschriftet — Datei an die Maschine schicken und ohne Rätselraten zusammenbauen.
Tipps zum Schneiden & Zusammenbau
Verwende 3–6 mm Sperrholz oder MDF für möbeltaugliche Boxen oder Acryl für ein klares, modernes Finish. Mache zuerst einen kleinen Testschnitt, um den Kerf einzustellen — eine gute Fingerzinke lässt sich mit leichtem Handdruck zusammenstecken und hält ohne Leim. Der Deckel dreht sich auf seinen Stiften, also nur die Korpusverbindungen leimen, niemals das Scharnier.
Demnächst: Trennwand-Einsätze, gravierte Deckel und stapelbare Varianten.
Häufig gestellte Fragen
Welche Dateiformate kann ich herunterladen?
Laserschnitt-Box exportiert als DXF, SVG. STL funktioniert in jedem Slicer (Bambu Studio, OrcaSlicer, PrusaSlicer, Cura). 3MF bewahrt Mehrfarben-Metadaten für AMS / MMU-Drucker.
Ist dieser Generator kostenlos?
Ja — bis zu 5 Downloads pro Tag kostenlos, ohne Kreditkarte. Danach kannst du einen einmaligen Bypass kaufen.
Kann ich Abmessungen und Details anpassen?
Ja — alle Parameter (Größe, Wände, Lochraster, Fase, Farbe) sind im Browser live einstellbar. Die 3D-Vorschau aktualisiert sich sofort.
Brauche ich ein Konto?
Ein Konto ermöglicht das Speichern von Entwürfen, Geräte-Sync und das tägliche Gratis-Kontingent. Browsen und Vorschau ohne Konto möglich — Login nur für Download nötig.
